半導体テスト技術:テスト構成とDCテスト入門

量産工場や設計・評価のための基礎技術:DCテスト入門
半導体工場などで使われている大型の自動検査装置(ATE/テスター)に係わる技術者の学習のお役に立ちたいと考えています。生産や評価の効率化など改善のため自動検査装置による基本であるテスタ構成とDCテストの入門編を学んでいきます。


このサイトは創作幸房のテストセミナー資料室シリーズのNo10です。ここでは若手技術者がDCテストの入門編を自己啓発の一環として学べます。同時に実務としても半導体の量産や評価に欠かせないテストパッケージを作り、管理・運用するための基礎知識として活用できます。

テスター構成は創作幸房の半導体量産テスト用の大型自動検査装置の経験に基いています。また資料の活用はご自身の判断と責任で使いいただけますようお願いいたします。



このサイトの目次です:

自己啓発として大切な基礎知識を磨き、見直す一環としてテスタによるのDC測定のためのシステムリソースとDIB(デバイスインターフェースボード)上の構成と補正(DIB上の補助パーツの基礎技術を含みます)を学んでいきましょう。

・テスタのDCリソース(VIソースとメーター)の歩み
 1.シェアードDCリソースの構成1:
 2.シェアードDCリソースの構成2:
 3.パーピンDCリソースの構成1:
 4.パーピンDCリソースの構成2:
 5.シェアードとパーピンDCリソースの併用構成:


・VIソースとDIB上の校正と補正
 1.テスタのDCキャリブレーションとトレーサビリティ
 2.VIソースのシステムキャリブレーション
 3.最少二乗法とは
 4.最少二乗法の考え方


・テスト入門:DIB上の補助パーツの基礎技術
 1.オペアンプの特徴
 2. 差動電圧測定
 3. 差動伝送
 4. PSRR(パワーサプライリップルリジェクション)測定


・デバッグのために:心の散歩道



テスタのDCリソース(VIソースとメーター)の歩み


半導体量産テストに必要なシステムのDCリソース(VIソースとメーター)の歩みを学びましょう。

・テスタのDCリソース(VIソースとメーター)の歩み
 1.シェアードDCリソースの構成1:
 2.シェアードDCリソースの構成2:
 3.パーピンDCリソースの構成1:
 4.パーピンDCリソースの構成2:
 5.シェアードとパーピンDCリソースの併用構成:


1.シェアードDCリソースの構成1:

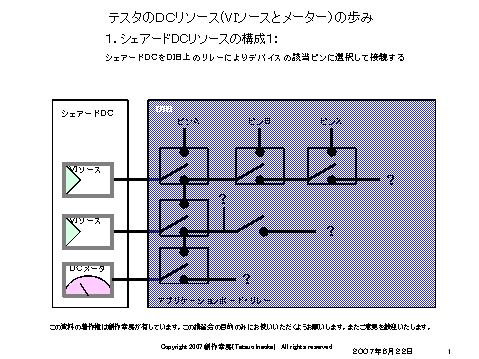

・シェアードDCをDIB上のリレーによりデバイスの該当ピンに選択して接続する

2.シェアードDCリソースの構成2:

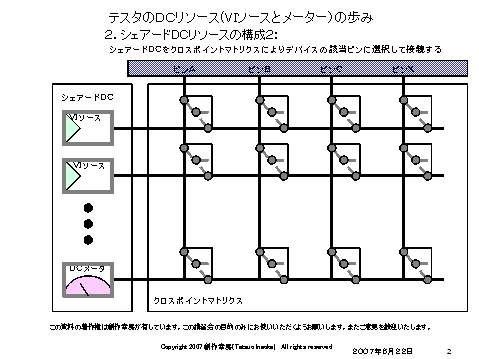

・シェアードDCをクロスポイントマトリクスによりデバイスの該当ピンに選択して接続する

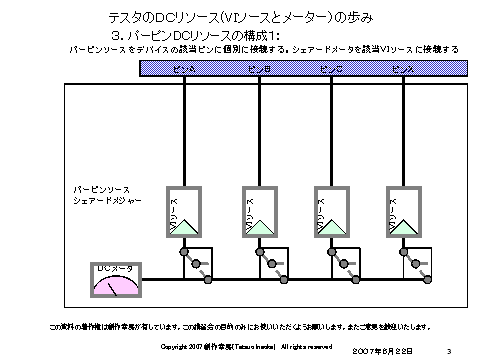

3.パーピンDCリソースの構成1:

・パーピンソースをデバイスの該当ピンに個別に接続する。シェアードメータを該当VIソースに接続する

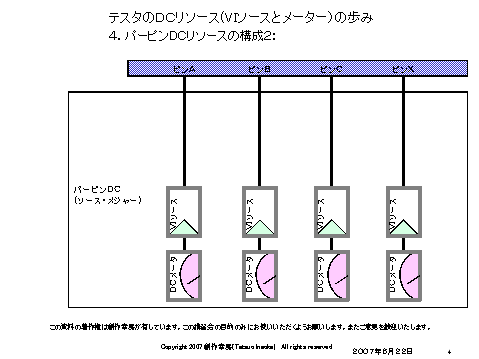

4.パーピンDCリソースの構成2:

・パーピンソースとメーターをデバイスの該当ピンに個別に接続する。

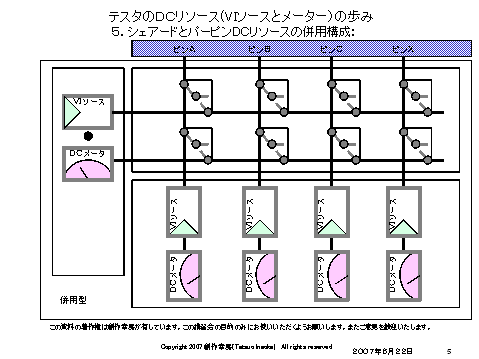

5.シェアードとパーピンDCリソースの併用構成:

・パーピンソースとメーターをデバイスの該当ピンに個別に接続し、シェアードDCのクロスポイントマトリクスと併用する


資料の活用に関してはご自身の責任で判断いただけますようお願いいたします。引用する場合はソースを明示していただけますようお願いいたします。



テスタのVIソースとDIB上の校正と補正


・VIソースとDIB上の校正と補正
 1.テスタのDCキャリブレーションとトレーサビリティ
 2.VIソースのシステムキャリブレーション
 3.最少二乗法とは
 4.最少二乗法の考え方

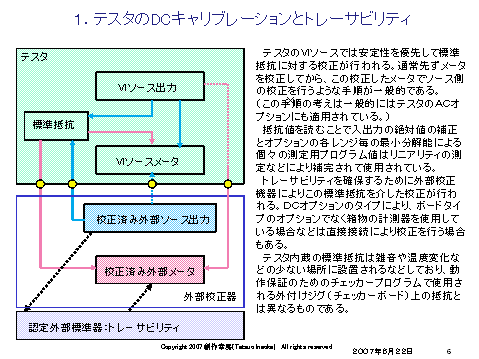

1.テスタのDCキャリブレーションとトレーサビリティ

・テスタのVIソースでは安定性を優先して標準抵抗に対する校正が行われる。通常先ずメータを校正してから、この校正したメータでソース側の校正を行うような手順が一般的である。
(この手順の考えは一般的にはテスタのACオプションにも適用されている。)
抵抗値を読むことで入出力の絶対値の補正とオプションの各レンジ毎の最小分解能による個々の測定用プログラム値はリニアリティの測定などにより補完されて使用されている。
トレーサビリティを確保するために外部校正機器によりこの標準抵抗を介した校正が行われる。DCオプションのタイプにより、ボードタイプのオプションでなく箱物の計測器を使用している場合などは直接接続により校正を行う場合もある。
テスタ内蔵の標準抵抗は雑音や温度変化などの少ない場所に設置されるなどしており、動作保証のためのチェッカープログラムで使用される外付けジグ(チェッカーボード)上の抵抗とは異なるものである。


2.VIソースのシステムキャリブレーション

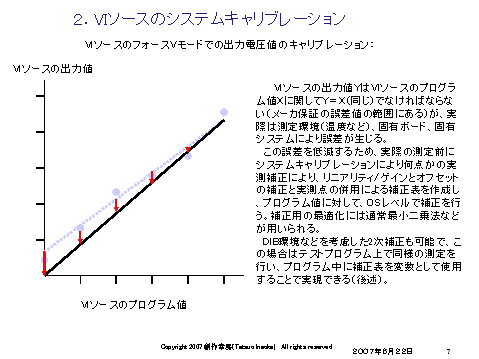

・VIソースの出力値YはVIソースのプログラム値Xに関してY=X(同じ)でなければならない(メーカ保証の誤差値の範囲にある)が、実際は測定環境(温度など)、固有ボード、固有システムにより誤差が生じる。
この誤差を低減するため、実際の測定前にシステムキャリブレーションにより何点かの実測補正により、リニアリティ/ゲインとオフセットの補正と実測点の併用による補正表を作成し、プログラム値に対して、OSレベルで補正を行う。補正用の最適化には通常最小二乗法などが用いられる。
DIB環境などを考慮した2次補正も可能で、この場合はテストプログラム上で同様の測定を行い、プログラム中に補正表を変数として使用することで実現できる(後述)。

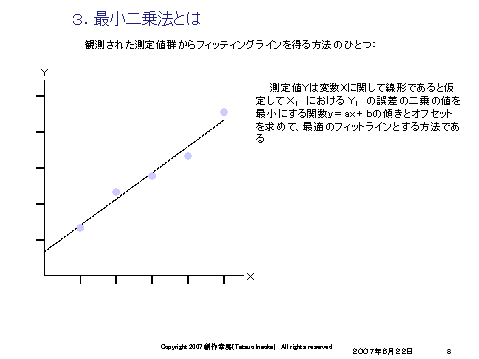

3.最小二乗法とは

・観測された測定値群からフィッティングラインを得る方法のひとつ:

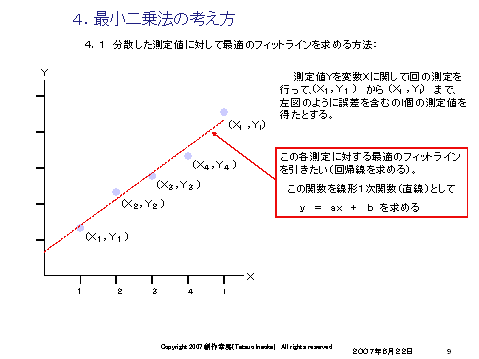

4.最小二乗法の考え方

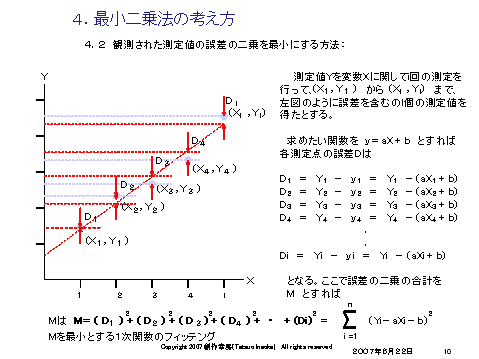

・分散した測定値に対して最適のフィットラインを求める方法:


・観測された測定値の誤差の二乗を最小にする方法:

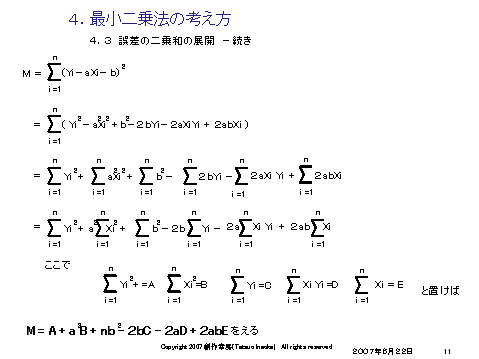

・誤差の二乗和の展開 −続き

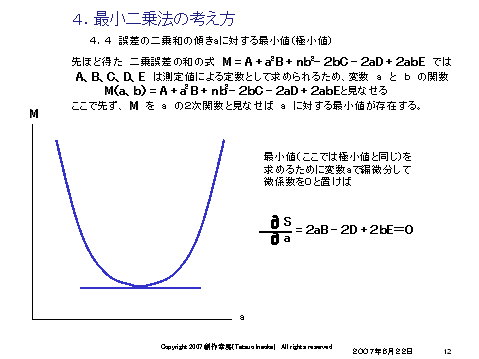

・誤差の二乗和の傾きaに対する最小値(極小値)

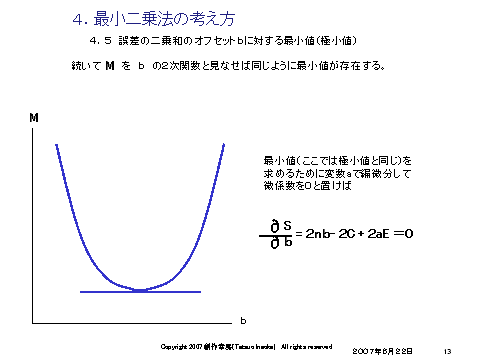

・誤差の二乗和のオフセットbに対する最小値(極小値)

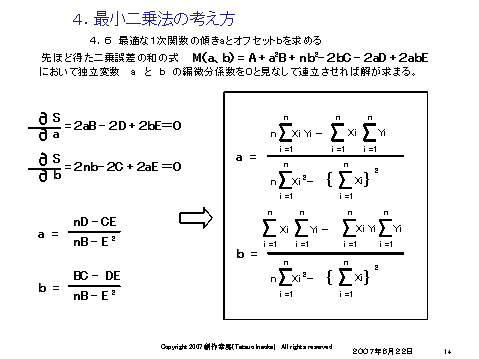

・最適な1次関数の傾きaとオフセットbを求める


資料の活用に関してはご自身の責任で判断いただけますようお願いいたします。引用する場合はソースを明示していただけますようお願いいたします。




テスタのためのテストパッケージ入門


・テスト入門:DIB上の補助パーツの基礎技術
 1.オペアンプの特徴
 2. 差動電圧測定
 3. 差動伝送
 4. PSRR(パワーサプライリップルリジェクション)測定

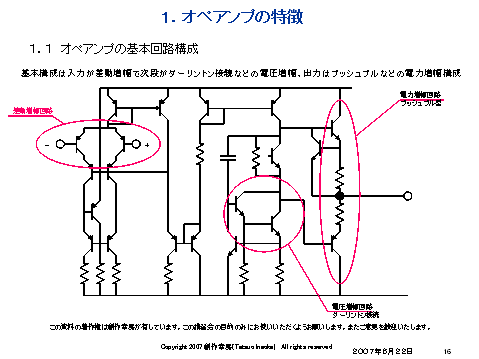

1.オペアンプの特徴

・基本構成は入力が差動増幅で次段がダーリントン接続などの電圧増幅、出力はプッシュプルなどの電力増幅構成

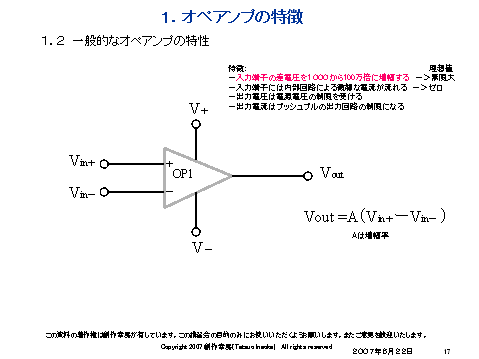

・一般的なオペアンプの特性


2. 差動電圧測定

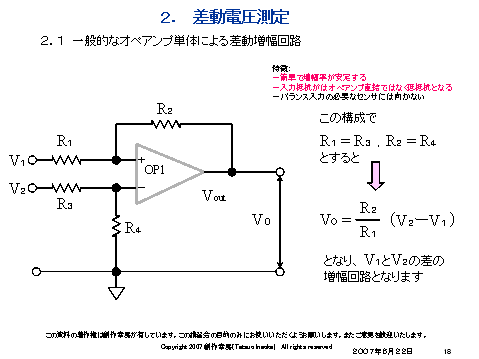

・一般的なオペアンプ単体による差動増幅回路


・インスツルメントアンプ(オペアンプ3個)による差動増幅回路

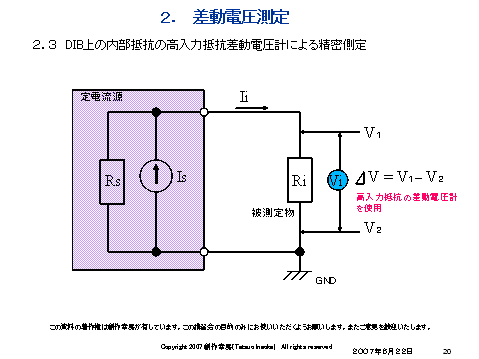

・DIB上の内部抵抗の高入力抵抗差動電圧計による精密側定

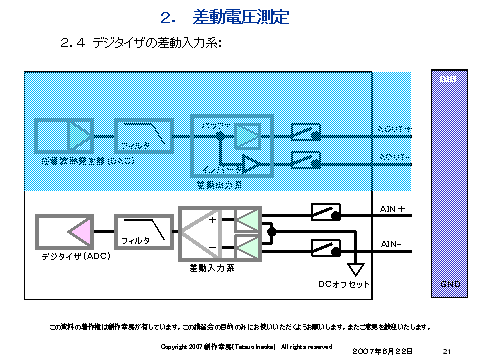

・デジタイザの差動入力系:


3. 差動伝送

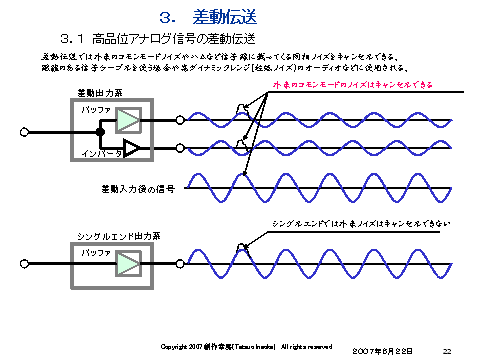

・高品位アナログ信号の差動伝送
差動伝送では外来のコモンモードノイズやハムなど信号線に載ってくる同相ノイズをキャンセルできる。
距離のある信号ケーブルを使う場合や高ダイナミックレンジ(超低ノイズ)のオーディオなどに使用される。


・アナログ信号の送受信

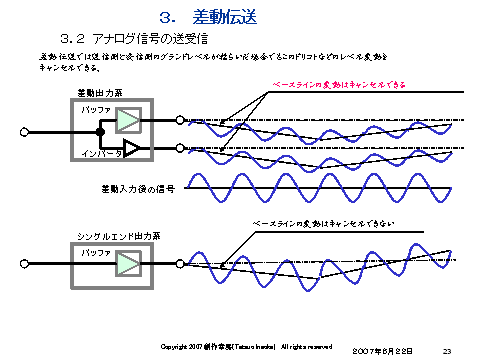

差動伝送では送信側と受信側のグランドレベルが揺らいだ場合でもこのドリフトなどのレベル変動を
キャンセルできる。

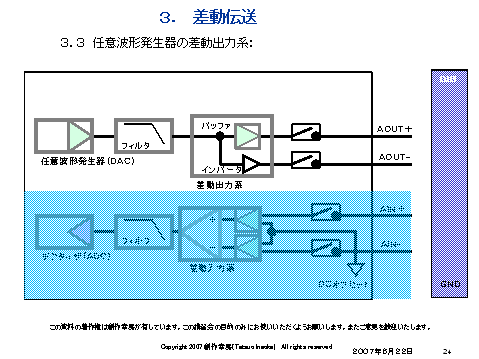

・任意波形発生器の差動出力系:

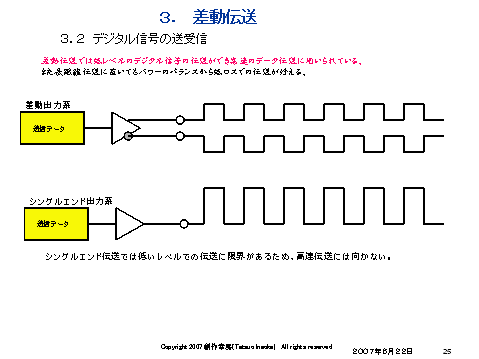

・デジタル信号の送受信
差動伝送では低レベルのデジタル信号の伝送ができ高速のデータ伝送に用いられている。
また長距離伝送に置いてもパワーのバランスから低ロスでの伝送が行える。


4. PSRR(パワーサプライリップルリジェクション)測定

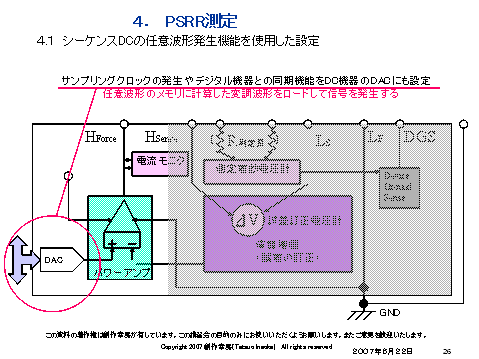

・シーケンスDCの任意波形発生機能を使用した設定

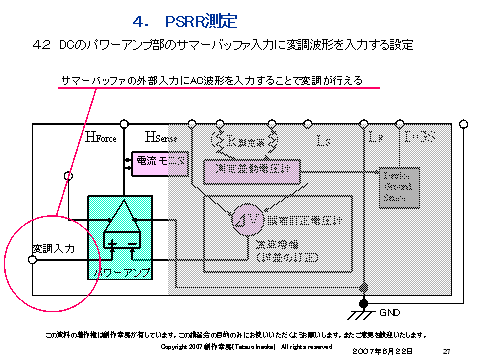

・DCのパワーアンプ部のサマーバッファ入力に変調波形を入力する設定

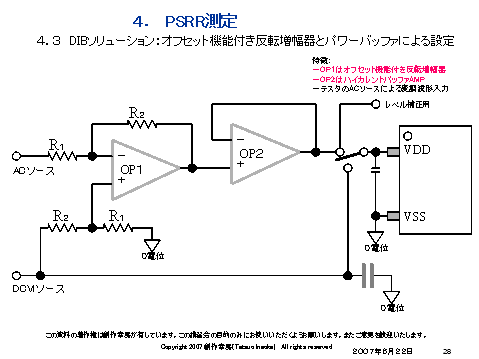

・DIBソリューション:オフセット機能付き反転増幅器とパワーバッファによる設定


資料の活用に関してはご自身の責任で判断いただけますようお願いいたします。引用する場合はソースを明示していただけますようお願いいたします。
